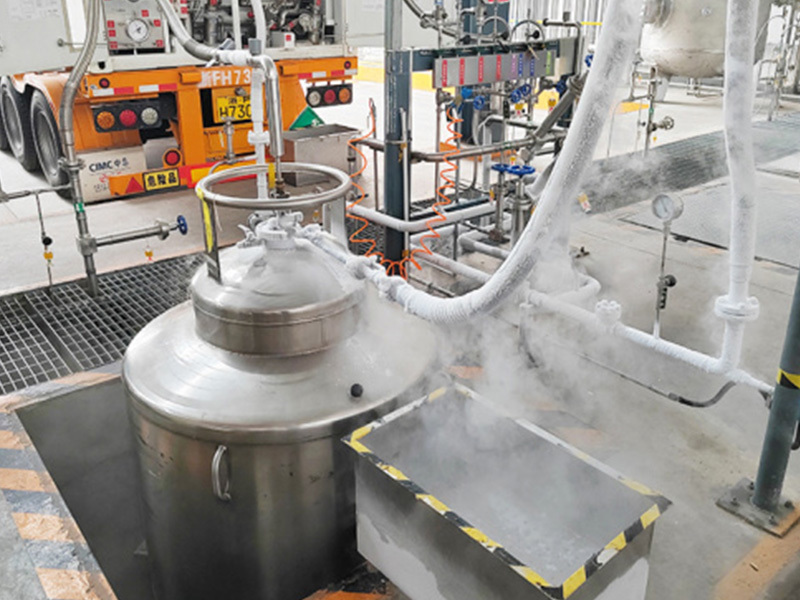

液氦杜瓦罐作為低溫液氦的核心儲存容器，廣泛應用于科研實驗、醫療設備、航天航空等領域，其核心功能是為各類低溫設備穩定供給液氦。而液氦的穩定輸出，離不開配套輸出設備的協同配合，不同場景、不同需求的液氦供給，需匹配對應的輸出設備。

　　一、自增壓輸出組件

　　自增壓輸出組件是液氦杜瓦罐最基礎、最常用的輸出設備，無需外接動力源，依靠杜瓦罐自身結構實現液氦輸出，適配中小型杜瓦罐的間歇式供液需求，操作便捷且成本較低。

　　該組件核心包括增壓盤管、增壓閥、出液閥及壓力表。增壓盤管采用翅片式低溫?fù)Q熱結構，安裝在杜瓦罐底部，利用環境熱量使少量液氦汽化，提升罐內壓力，當壓力達到設定值(通常0.05-0.15MPa)時，打開出液閥即可實現液氦穩定輸出。壓力表用于實時監測罐內壓力，便于調控輸出壓力，避免壓力過高或過低影響供液穩定性。

　　適配場景：小型科研實驗、實驗室低溫設備補液、便攜式液氦供給等場景，尤其適合無外接動力源的作業環境。選型時需匹配杜瓦罐的容積與工作壓力，確保增壓效率滿足供液需求，同時選用耐低溫材質的閥門與盤管，避免低溫脆裂。

　　二、低溫輸送管路及接頭組件

　　低溫輸送管路及接頭組件是液氦輸出的“通道”，負責將杜瓦罐內的液氦輸送至目標設備，其絕熱性能與密封性能直接決定液氦輸送效率，避免輸送過程中冷量損耗與介質泄漏。

　　核心包括真空絕熱輸送管路、低溫快速接頭、密封墊片等。真空絕熱管路采用雙層真空結構，夾層填充絕熱材料，可有效減少液氦輸送過程中的汽化損耗，適配長距離輸送需求;低溫快速接頭采用耐低溫合金材質，具備快速拆裝、密封可靠的特點，便于杜瓦罐與目標設備的靈活對接;密封墊片選用 PTFE、奧氏體不銹鋼等耐低溫、耐腐蝕材質，確保接頭處密封嚴密，防止液氦泄漏。

　　適配場景：各類液氦輸送場景，尤其是長距離、需頻繁拆裝的供液場景。選型時需根據輸送距離、流量需求確定管路規格，確保管路內徑適配液氦流量，同時接頭規格需與杜瓦罐出液口及目標設備接口匹配，避免規格不符導致的密封失效。

　　三、液氦專用輸送泵

　　針對大流量、連續式液氦供給場景，自增壓輸出組件無法滿足需求，需配備液氦專用輸送泵，為液氦輸出提供穩定動力，保障供液流量與壓力的精準可控。

　　液氦專用輸送泵主要分為低溫離心泵與低溫柱塞泵兩類。低溫離心泵適用于大流量、低壓力的液氦輸送，具備運行平穩、噪音低的特點，可實現連續供液;低溫柱塞泵適用于小流量、高壓力的液氦輸送，輸出壓力穩定，可滿足對壓力要求較高的設備需求。兩類泵體均采用耐低溫材質，適配-269℃的液氦低溫環境，同時配備密封防護結構，避免液氦泄漏。

　　適配場景：大型科研裝置、醫療低溫設備(如核磁共振設備)、工業低溫冷卻系統等需連續、穩定供液的場景。選型時需根據供液流量、壓力需求確定泵的類型與規格，同時匹配杜瓦罐的輸出接口，確保泵與杜瓦罐的協同運行。

　　四、流量與壓力調控設備

　　流量與壓力調控設備用于精準控制液氦輸出的流量與壓力，確保液氦供給符合目標設備的運行要求，避免因參數波動影響設備性能，同時提升液氦利用效率。

　　核心包括低溫流量控制閥、壓力調節閥、流量計、壓力表等。流量控制閥可根據需求實時調節液氦輸出流量，適配不同設備的供液量需求;壓力調節閥用于穩定輸出壓力，避免罐內壓力波動導致的供液壓力不穩定;流量計與壓力表用于實時監測輸出流量與壓力，為調控提供數據支撐，便于運維人員及時調整參數。

　　適配場景：對液氦供液參數有精準要求的場景，如精密科研實驗、高端醫療設備等。選型時需選用適配液氦低溫環境的調控設備，確保參數監測與調控的精度，同時設備的耐壓、耐低溫性能需匹配液氦輸出工況。

　　五、安全防護與監測設備

　　液氦輸出過程中，安全防護與監測設備是保障輸出安全、避免安全事故的關鍵，可及時發現輸出過程中的異常情況，降低故障風險。

　　核心包括安全閥、泄壓閥、泄漏檢測裝置、液位計等。安全閥與泄壓閥用于防止輸出管路及設備內壓力過高，當壓力超過設定值時自動泄壓，避免設備損壞;泄漏檢測裝置用于實時監測管路、接頭等部位的液氦泄漏情況，及時發出報警信號;液位計用于監測杜瓦罐內液氦儲量，避免空罐導致的供液中斷。

　　適配場景：所有液氦輸出場景，尤其是大型供液系統、無人值守的供液場景。選型時需確保安全防護設備的參數與杜瓦罐及輸出設備匹配，同時定期對設備進行校驗與維護，確保其功能正常。

　　液氦杜瓦罐的輸出設備并非單一設備，而是由自增壓組件、輸送管路、輸送泵、調控設備及安全防護設備等組成的協同系統，不同設備適配不同的供液場景與需求。在實際配套過程中，需根據杜瓦罐的容積、供液流量、壓力要求及使用場景，合理選擇輸出設備，確保液氦輸出的穩定性、安全性與高效性。同時，做好輸出設備的日常維護與校驗，可延長設備使用壽命，保障液氦供給的連續性，充分發揮液氦杜瓦罐的儲存與供給優勢。
